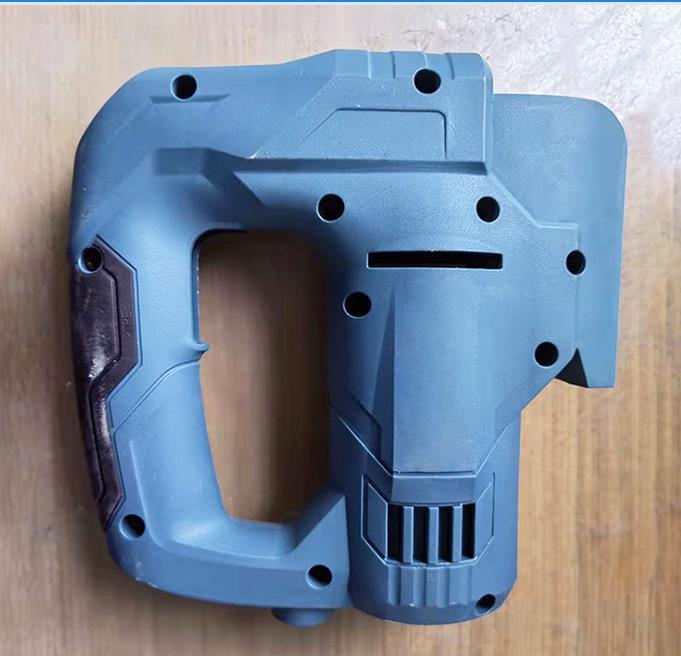

企业在研发过程中做手板模型，常会被各种问题绊住脚：3D 打印的手板边缘翘边变形，装不上其他部件；CNC 加工的手板尺寸偏差超预期，测试数据失真；注塑的手板表面满是气泡，根本没法拿去做市场调研。这些问题不仅要花时间返工，还可能耽误研发窗口期。作为深耕手板领域多年的深圳手板厂，宏晶佳凭借 CNC 加工、3D 打印、注塑三大工艺的实操经验，总结出高频问题的解决思路，还结合真实客户案例拆解，帮不少企业少走了弯路。
3D 打印因快速灵活，成了很多企业做外观手板的首选，但 ABS、PLA 等材质常出问题。比如 ABS 材质手板，打印时底部与平台附着力不够，冷却时收缩不均，边缘就会翘边，尤其像智能音箱外壳、平板支架这类大尺寸平面手板，翘边能达 2-3mm。之前深圳有家电子企业，找其他手板厂做 ABS 音箱外壳，翘边后根本没法组装，返工两次都没解决。后来找到宏晶佳，我们先把打印平台温度从 90℃调高到 115℃，增强材料附着力，再在外壳边缘加细支撑结构，打印完拆除支撑后，翘边误差控制在 0.3mm 内，一次就达标。
还有 PLA 材质手板，表面层纹明显会影响外观。东莞一家玩具厂做 PLA 玩具车外壳，原手板层纹清晰，客户担心影响市场反馈。我们把打印层厚从 0.2mm 减到 0.12mm，再把打印速度从 80mm/s 降到 50mm/s，让耗材堆叠更均匀；打印后用 1000 目砂纸打磨表面，最后做哑光喷油处理，成品看不出一点层纹，客户拿去做调研时，不少人以为是量产件。
CNC 加工精度高，适合做结构测试手板，但稍不注意就会出问题。深圳有家车企做汽车连接器手板，要求插针孔位误差不超过 0.02mm，可第一次加工后偏差 0.05mm，插针根本插不进去。我们排查发现，之前的手板厂用的刀具已加工过 50 件手板，刃口磨损严重，而且进给速度设得太快，导致精度下降。我们换成新的高速钢刀具，把进给速度从 2000mm/min 降到 1000mm/min，重新加工后，孔位误差控制在 0.015mm 内，插针顺利安装。
另外，CNC 加工的手板边缘易有毛刺，尤其像 PC 材质的医疗器械外壳，毛刺可能划伤医护人员。广州一家医疗企业就遇到过这问题，我们先换了锋利的刀具，把主轴转速从 8000r/min 提高到 12000r/min，减少材料毛刺；加工后用软质刮刀去除明显毛刺，再用超声波清洗机清理缝隙里的微小毛刺，最后手板边缘光滑，顺利通过安全测试。
注塑手板常用于小批量试产，气泡和缩痕是高频问题。东莞有家家电厂做 ABS 底座手板，表面满是气泡，影响外观。我们发现，客户提供的 ABS 材料没烘干，含水分的材料注塑时会产生气泡，而且模具排气孔堵了，气体排不出去。我们先把材料在 85℃烘干 3 小时，再清理模具排气孔，注塑时把温度降到 230℃，最终生产的手板表面光滑无气泡，完全符合试产要求。
还有壁厚不均导致的缩痕，深圳一家机器人企业做 ABS 外壳，肩部壁厚从 3mm 突然增至 6mm，注塑后缩痕明显。我们建议客户把肩部壁厚调整为 4mm，内部加 2mm 厚的加强筋保证强度，同时把注塑保压压力提高到 85%，延长保压时间到 5 秒，重新生产后缩痕完全消失，结构强度也达标了。
宏晶佳作为深圳手板厂，不只是遇到问题再解决，接单时还会提前预判：拿到设计图先看是否有壁厚不均、尖角过多等隐患，推荐最合适的工艺。比如有客户想做 8mm 厚的 ABS 手板，计划用 3D 打印，我们提前告知 “厚壁件易出空洞，建议用 CNC 加工”，避免返工。选对专业的手板厂，能帮企业省不少事，要是你在做手板时遇到问题，不妨联系宏晶佳，我们用经验帮你出合格手板。
